          造船所の皆さん











  造船ゾウセンショミナさん



造船ゾウセンショミナさん

 1.現図屋さんは、いますか?
         2.マーキング屋さんは、いますか?

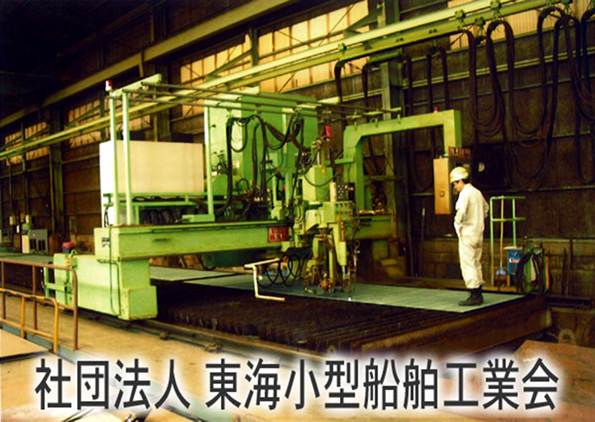

   3.NC切断機をお持ちですか?

  この3つが無くともNC切断機で加工した一品イッピン部材ブザイ供給キョウキュウします。
             外板曲げ型板資料も供給します。

造船所は、部材の組み立てとソトイタげのみの工事コウジフネカラ建造ケンゾウできます。

  NO2
「NC切断セツダン供給キョウキュウ部材ブザイ

  本件に関するお問い合わせ先
有限会社薬師寺工業 Tel.0972-25-3100 Fax.0972-25-3018
              E-mail:yaku-ship@saiki.tv
〒876-0121大分県佐伯市弥生大字小田319番地

社団法人東海小型船舶工業会 Tel.052-652-3265 Fax.052-652-3265
〒455-0032名古屋市港区入船2-2-14藤洋ビル3階
http://www.geocities.jp/toukaishousenkou/
E-mail:  toukaishousenkou@ybb.ne.jp


NC切断による部材の供給 及び                            カタイタ供給キョウキュウシステムのご案内アンナイ

このシステムは、NC切断機を保有していない造船所

において計画線図・船殻構造図・外板展開図・一般配置図がCAD(DXFが

付随したもの)にて描かれている場合、造船所への船体一品図

供給・NC切断機により切り出された一品部材供給

行い、且つ、外板曲げ型板の資料を供給するものであります。

  一品部材の切出しは、原則として造船所の近隣のNC切断機を保有している
事業所(造船業とは、限らない。)にて行う事ができます。

  このシステムは、[造船所]、[一品図・曲げ型等供給会社]及び
[NC切断事業所]の密接な連携のもとに行います。

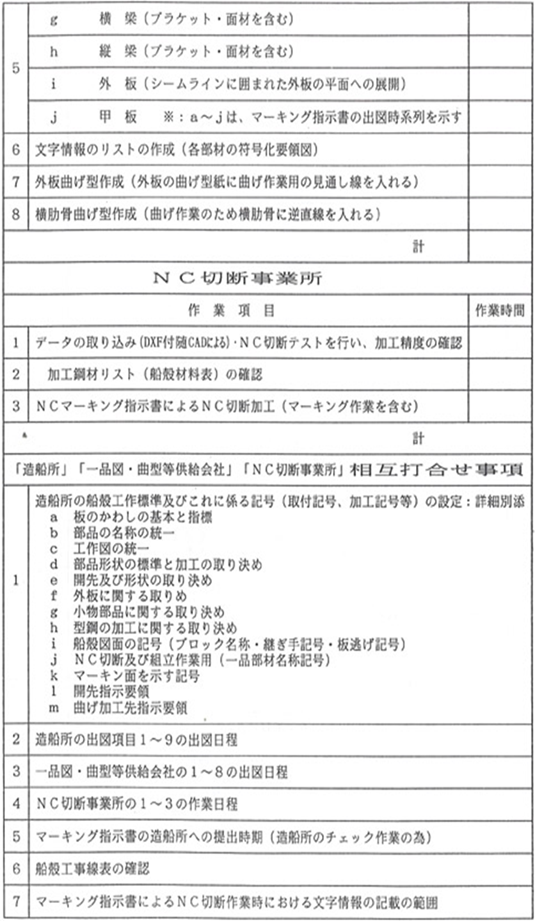

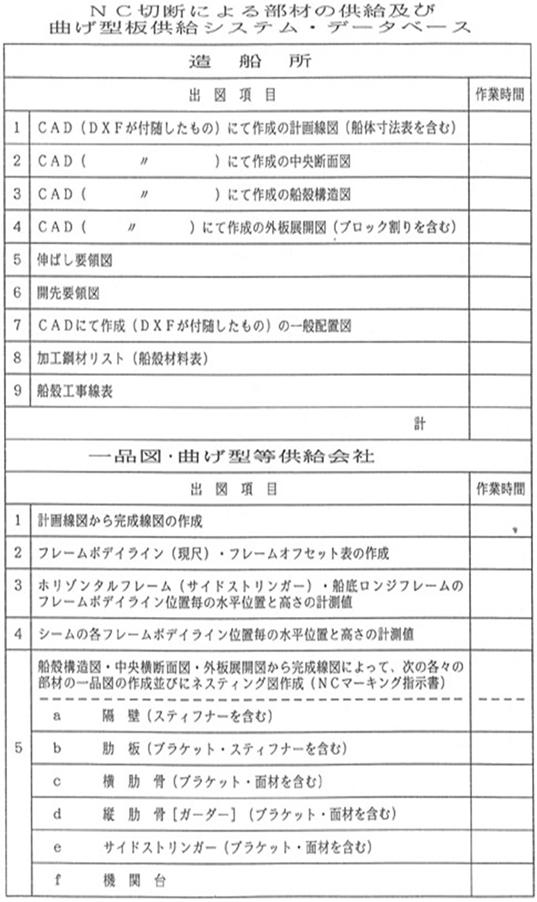

  よって、この三者が行うべき作業を「システム・データベース」(別添)として掲載しました。

   特に「相互打合せ事項」は、綿密に行い造船所の工程に支障を来さない様留意する事とします。

  このシステムは、[造船所]の設計ソフトが、如何なるもので有っても、又、NC切断機の機種が
  如何なるもので有っても、一品部材の切出しが出来る・「対応型NC切断機稼働周辺ソフトの
  開発(平成17年度)」の結果、行われるもので有ります。


  N03

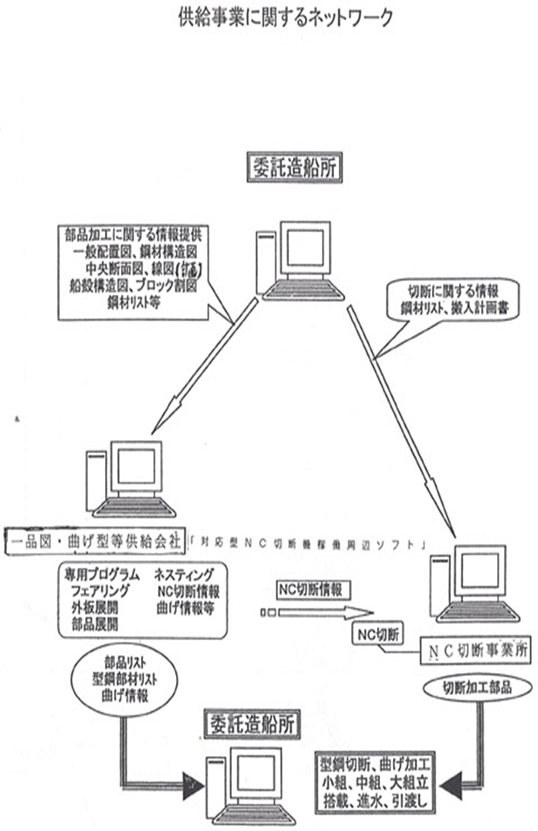

概要説明(別添図参照)


  このシステムは、現図場での人手によって、現寸の船形データを作成し、人手によって、船形

  データからソトイタ展開図テンカイズフネカラ構造コウゾウの各部材のマーキング用の型板の作成サクセイソトイタカタイタ

  製作する作業のこれ等をCAD化した専門センモン事業所ジギョウショ(一品イッピンカタトウ供給キョウキュウ会社カイシャ)が担当タントウする。



  人手によって、鋼板へ船殻構造の各部材をマーキング用型板によって各部材のマーキングを

  オコナい、マーキングされた各部材の切断作業は、NC切断機を保有している造船所に限らず、NC

  切断機セツダンキ保有している事業所が、「対応型NC切断機稼働周辺ソフト」により、行う事が出来る事と

  成ります。


  よって、NC切断機を保有しない造船所は、計画線図・中央断面図・船殻構造図・外板展開図が

  CAD(DXFが付随)にて描かれていれば、それらを「一品図・曲げ型等供給会社」へ提出し、ドウ事業ジギョウ

  所からは、船殻構造の一品部材図を「NC切断事業所」に供給し、その一品部材図によりNC切断

  された一品部材と曲げ型をNC切断機を保有しない造船所へ供給されますので、同造船所の船殻

  工事は、供給部材を組み立てる工事のみと成ります。


  N04

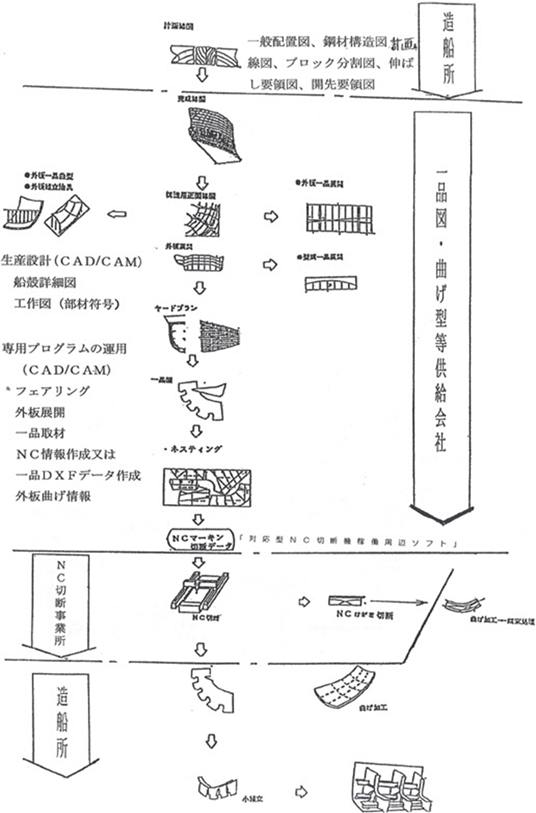

フ ロ ー


huroxx













































  NO5
netxx














































  NO6
detaxx

















































  N07
utixx

















































  NO8

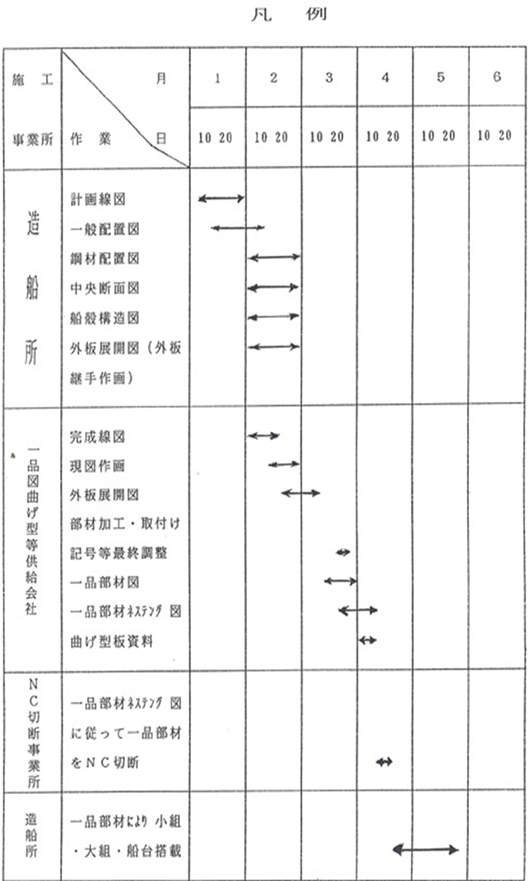

nitteixx
